1、 生產工藝采用閉式噴霧造粒設備，酒精回收，造粒後的粉體呈圓球型狀，粒度要求 30～40μm。
2、 處理量：5～10 ㎏/h。
3、設備要求內外鏡麵處理。方便清洗。
4、設備組裝完畢，需方帶料現場試驗驗收，確認合格後發貨。
5、製作畢，焊接部分打磨處理去毛刺，設備內部清 理潔淨，所有部件確認為全新部件與粉料有接觸的部件都不可使用塗層進行處理。所有材質均采用和杭州同等材質製 作，實驗結果均滿足要求。幹燥室加熱器件要求無老化鐵鏽的汙染。
6、產品回收率達到 95%以上。
7、試驗驗收現場培訓需方操作人員熟練操作、調節參 數、處理設備使用過程中解決問題。
一、 幹燥工藝：
氮氣經過風機動力進入電加熱換熱室，經過充分換熱以後螺旋狀進入幹燥塔。物料在料桶內由過濾網過濾，經過送料泵送入離心霧化器，高轉速的霧化盤令料液切向霧化成細小顆粒，與熱風充分接觸，短時間內達到幹燥的目的。
霧化器根據傳動機構分為氣動式和電動式：氣動式是以壓縮空氣作為動力驅動，通過氣壓大小調節霧化盤的轉速大小，控製霧化程度；電動式以電機的轉速調節霧化盤的轉速，電機通過變頻器調節轉速。變頻器對電機和傳動軸運轉具有保護作用。
物料在下降過程中進一步幹燥，達到產品質量要求。產品經過主塔下部進入旋風分離器撲集進入料倉。
尾氣由布袋除塵濾袋 800 目過濾後，經過引風機進入氮氣冷卻室，冷卻至常溫狀態並冷凝回收無水乙醇。冷凝後的無水乙醇經過排液閥進入溶劑罐。降溫除濕後的尾氣再次經過加熱器加熱到設定溫度進入主塔循環利用。達到整體密閉循環，避免尾氣外露。
幹燥過程中進風溫度可控，物料的加料量可調節，霧化盤的霧化轉速可控製霧化細度，所以生產過程中設備可以充分保證產品質量。
全套幹燥工藝采用封閉式操作，物料經過處不鏽鋼 SUS304 製作，根據物料要求，避免腐蝕。外壁 SUS304 封麵。加料方式采用自動機械式，自動化程度高。
整個係統電機防爆等級：ExDIIBT4,電氣控製櫃采用防爆箱。所有風管連接法蘭采用按照HG/T20592-2009 國標1.0MPa級標準，不鏽鋼。法蘭之間密封墊片采用四氟墊。
此套幹燥工藝，根據物料特殊性，采用閉路循環結構，係統所有進出料口配有真空蝶閥。
濾芯除塵器出風管道配有可觀測視鏡，對稱放置照明燈。觀察布袋粉塵是否外漏，並及時處理。布袋除塵器箱體布置泄爆口，確保安全。
係統內部溫度、風壓、氧氣含量檢測儀、加料頻率、風機頻率， 現場可以觀察並連接控製係統，有氧檢測並報警儀信號通過變送器輸送信號連接到DCS 係統。
具體設備流程如圖。
2.1、蒸發溶劑量：W= 10 ㎏/h 按照較大規格選型，留有調節餘量。取，乙醇的蒸發潛熱： rw=264kcal/kg
物料的比熱容； 0.5kcal/kg℃
2.2、幹燥風量確定：
2.2.1 、蒸發量10㎏/h乙醇 。
2.2.2 、在閉路循環係統中，尾氣冷凝後氣溫25℃，此溫度下飽和水汽值0.0229㎏/m³此值較乙醇飽和值相當。
2.2.3 、排風溫度在85℃，在標況下水汽飽和容量為0.35㎏/m³水分。幹燥物料終溶劑含量為小於1%,在此水分含量的水汽壓與濕涵曲線圖表中，單位氣體水汽含量值在0.013～0.071㎏/m³水分及溶劑,噴霧幹燥為瞬間霧化幹燥，霧化後通過氣力輸送進一步幹燥，氣力輸送過程特點為幹燥時間短，熱質交換分壓剃度大。水汽及溶劑含量值取0.023㎏/m³。
蒸發量消耗氣體量：L=10㎏/h÷0.023㎏/m³
=435m³/h
2.2.4 、引風機選型：在幹燥係統流程中，考慮到設備的調節量，根據氣流溫度，空氣濕含量大小，風量選型餘量在10%， 總風量為435m³/h×1.1=479 m³/h。
在幹燥係統與引風機連接部件阻力要求大於3500Pa。參照國家風機標準，引風機型號選用：
9-19 3.5A 右180º 1.5KW 變頻調速
風機風量：500～900 m³/h 全壓：3500Pa。2.3、幹燥需要總熱量：
2.3.1 、溶劑汽化時汽化潛熱：W×rw
= 10㎏×（264+85-25）kcal/kg
=3240kcal
2.3.2 、幹燥係統在運行過程中，通過幹燥介質來熱量循環交換， 則：Q1= V氣×C氣×（220℃－25℃）
=479×1.25×0.24×（220－25）
=28022kcal/h
2.3.3、熱源:電加熱
從25℃加熱到220℃，由電加熱來完成，所需的熱量為: 28022 kcal/h,
則電加熱功率為28022÷860=32.5KW，根據三相電平衡規律，電加熱總功率取36KW，電加熱管及箱體內壁均采用不鏽鋼304製作，加熱器的接線端子采用耐高溫導線連接。
2.4 、冷卻水循環量：
2.4.1 、幹燥機組尾氣溫度平均 85℃，尾氣量 479m³/h，從 85℃降到25℃釋放熱值：
479×1.25×0.24×（85－25）
=8622kcal/h
10 公斤乙醇溶劑凝露釋放熱值：10×264
=2640kcal/h
熱值 8622＋2640kcal/h 需要 8℃冷水升到 15℃的水量：
（8622＋2640）kcal/h÷（15-8）
=1609 ㎏/h
=1.609 噸/小時
考慮到熱利用損失，冷卻水利用量：1.7 噸/小時。
可以采用無錫蓋德製冷機組，製冷量 2 立方，電機功率 4KW, 機組體積 980×650×1500 ㎜。
2.4.2 冷卻翅片采用不鏽鋼管SUS304翅片，換熱麵積按照不鏽鋼換熱材質係數核計：
（8622＋2640）kcal/h ÷14.7÷7
=109㎡
按照換熱充分，冷卻器按照120㎡配備。
2.5 布袋除塵器：由於幹燥過程中有較細小粉塵顆粒產生，布袋規格選用醫藥級濾芯過濾，過濾精度 800 目。
布袋除塵器過濾風速按照較低過濾風速 0.7m/min 核計，過濾麵積：479÷60÷0.7=11.5 ㎡
選型MC-15 ㎡濾芯除塵器。濾芯采用Φ325×1000mm，1 隻。聚酯材料，表麵噴塗 PTFE，過濾精度 800 目，耐熱溫度 110～ 120℃。
除塵器箱體SUS304 材質製作，內壁采用鏡麵板製作。氮氣脈衝反吹閥DN25。
2.6 設備控製：采用觸摸屏PLC 集中控製與調節，氮氣進出置換口DN20。氧含量檢測儀采用防爆結構同行業運行穩定的品牌。溫度、引風機頻率通過觸摸屏調節。
1、 進風溫度： 220～230℃（可調）
2、 出風溫度： 85～95℃
3、 幹燥強度： 8～12 ㎏/h
4、 設備動力： 5.8kw
5、 電加熱功率： 36kw
6、 冷卻換熱器麵積：120 ㎡
7、 8℃冷水耗量：1.7t/h 水壓 0.3MPa
8、 除塵過濾麵積：15 ㎡
9、 脈衝氮氣耗量：2.4m³/h 氣壓 0.4MPa
10、 產品細度： 30～120 目
11、 設備外型尺寸：3.5×2.7×2.8m
12、 霧化盤轉速: 18000 轉/分鍾
13、 幹燥係統內部總容積：3.6 立方。
五、 設備製作材質及工藝：
1、 主機體內壁采用SUS304,δ=2.5 ㎜板製作。外壁表麵打磨拋光處理。外壁SUS304 不鏽鋼δ=1.2 ㎜板製作。
2、 電氣部分采用西門子電氣，儀表為上海國龍儀表公司產品。
3、 各連接管道采用SUS304，δ=2.5 ㎜製作。整個係統密閉連接，內部係統運行風壓 0.05MPa,設計製作按照 0.1MPa 壓力。係統運行時避免氮氣外露。連接管口采用快開卡箍連接，方便拆裝清洗。
4、 發貨時隨機技術文件：
設備安裝結構圖。 1 份
電氣原理圖。 1 份
設備說明書。 1 份
設備易損件清單。 1 份
設備發貨清單。 1 份
設備合格證。 1 份
5、安全防爆運行措施：
①、內部采用氮氣密閉循環，采用氧氣檢測儀控製內部氧氣含量，確保安全運行。為確保氧氣檢測儀損壞或反應靈敏度，設置 2 隻氧氣檢測儀串聯使用。
②、全套係統采用 0.6MPa 國標級法蘭連接，避免外露。
③、布袋除塵箱體上部布置泄爆口，主塔體上部也布置泄爆口，確保安全。
④、對於乙醇回收係統，同行業使用穩定，黑龍江新和成生物科技 907 車間幹燥係統回收乙醇穩定運行 2 年，內蒙
古金達威要求密閉係統回收石油醚工藝，穩定運轉 5 年。

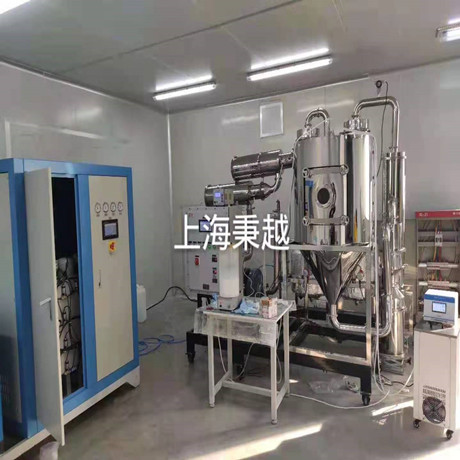

谘詢：氮氣閉路循環高速離心噴霧幹燥設備防爆型
